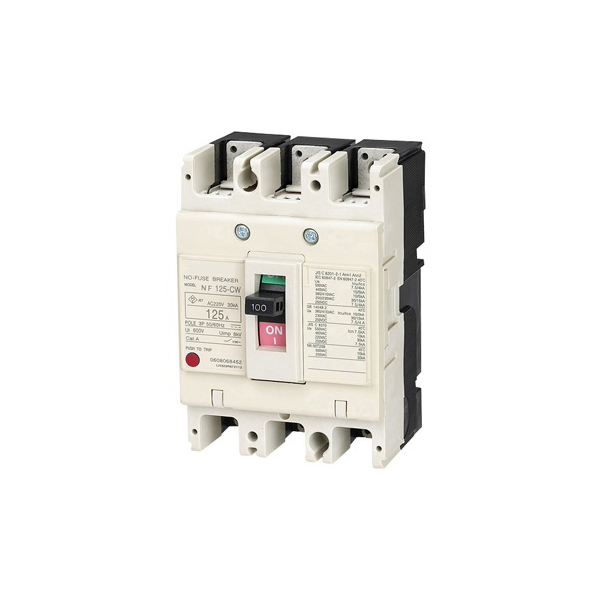

O disjuntor solar em caixa moldada JUER Electric® fabricado na China é um disjuntor industrial recentemente desenvolvido pela JUER de acordo com o padrão internacional.
O disjuntor solar em caixa moldada JUER Electric® é um disjuntor industrial recentemente desenvolvido pela JUER de acordo com o padrão internacional.
É utilizado em circuitos com tensão nominal abaixo de 690V, corrente nominal de trabalho de até 400A para transformações pouco frequentes e partidas pouco frequentes de motores.
| Tamanho do quadro | 250 | Tensão implícita suportável nominal Uimp (kV) | 8 |
| Modelo | SGM3 DC-250 | Quebrando o nível de capacidade | H |
| Número de pólos | 3,4 | Capacidade nominal de interrupção de curto-circuito lcu(kA) | 40 |
| Corrente nominal(A) In | 16,20,25,32,40,50, 63,80,100,125,140, 160.180.200, 225.250 |
Capacidade nominal de interrupção de curto-circuito em serviço lcs(kA) | 20 |
| Tensão nominal de operação Ue(V) | DC750,DC1000,DC1500 | Aplicabilidade do isolamento | Sim |
| Padrão | IEC60947-2 | Resistência Mecânica Resistência Elétrica |
5000 10000 |
| Temperatura de referência | 40ºC/50ºC | Distância do arco | ≤50 |
| Tensão nominal de isolamento Ui (V) | 1000 | Dimensões 3P mm(C*L*A) 4P |
165*107*103 |
| 165*142*103 |
