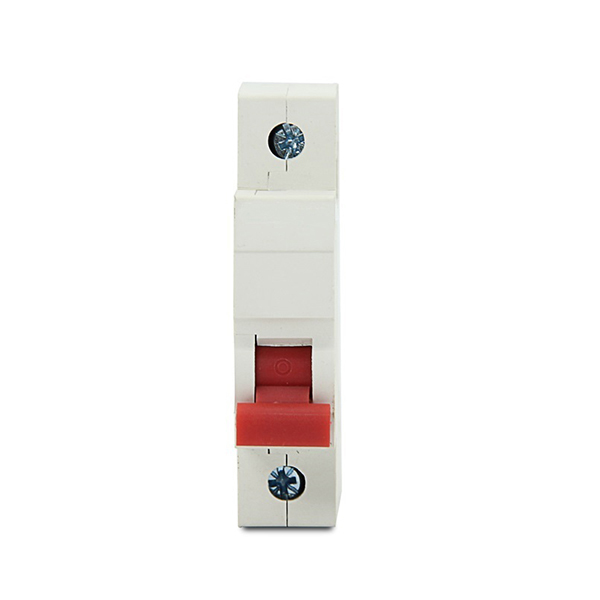

A série Dz47 de Mini Disjuntores DC é usada em sistema de distribuição de iluminação ou sistema de distribuição de motor para proteção de sobrecarga e curto-circuito no sistema.
O mini disjuntor Dz47 DC é novo em estrutura, leve, confiável e excelente em desempenho. Possui alta capacidade de interrupção, até 6kA. Sua caixa e itens são adotados com plásticos de alta resistência ao fogo e à prova de choque. O produto, com vida longa, é usado principalmente em AC 50 / 60Hz monopolar 230V ou dois, três, quatro pólos 400V para proteção contra sobrecarga e curto-circuito como bem como para ligar e desligar não frequente equipamento elétrico e circuito de iluminação em caso normal.
Dz47 DC Mini disjuntor em conformidade com EN / IEC60898.
Modelo | Dz47 DC Mini Disjuntor |
Poloneses | 1P 2P 3P 4P |
Corrente nominal | 1/2/3/4/6/8/10/16/20/25/32/40/50/63 |
Tensão nominal | 230 V / 400 V / 415 V CA |
Capacidade característica | 4.5KA / 6KA |
Vida elétrica | 6.000 vezes |
Vida mecânica | 20.000 vezes |
Tropicaliza | Tratamento 2 |
Curva | B, C, D |
Certificado | CE TUV IEC GB |
Padrões | IEC 60898-1 |
Tensão suportável de impulso nominal | 6,2 kV |
Terminal de conexão | Terminal de parafuso / terminal de pilar com calmp |
Capacidade de conexão | Condutor rígido de até 25mm² |
Torque de fixação | 2.0Nm |
Instalação | Em trilho DIN simétrico de 35 mm / montagem em painel |
