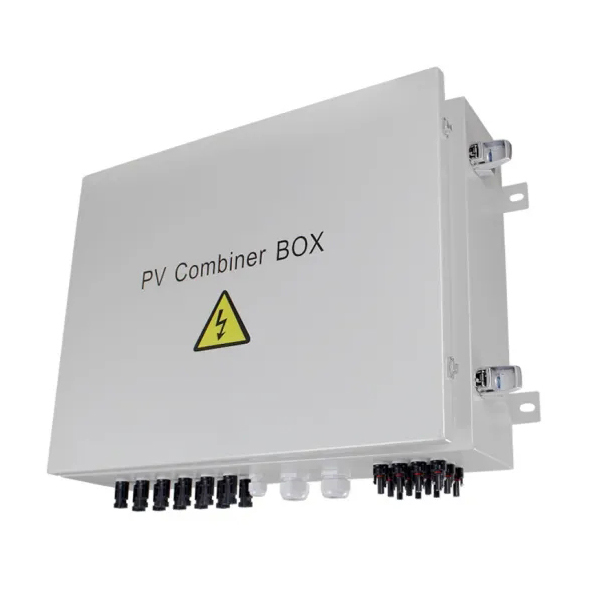

Como fabricação profissional, gostaríamos de fornecer aos usuários que a caixa combinadora do sistema de energia da ZHECHI Electric® Syster segura, concisa, bonita e aplicável.
A caixa de combinadores do sistema de energia solar da ZHECHI Electric® é adequada para o inversor (tensão de entrada máxima DC1000V, canal de entrada 4PV, canal de saída 1, inversor de MPPT único). O corpo da caixa é feito de materiais de engenharia de PVC, com teste para retardador de incêndio, aumento da temperatura, anti -impacto, anti -ultravioleta e outros testes.
Grau de proteção IP65.
● Alta confiabilidade
Com fusível DC
Com o dispositivo de proteção contra surto de CC
Com o disjuntor CC ou o interruptor de isolamento de carga CC.
● Forte adaptabilidade
IP65 Desigh, impermeável, anti -pó e antiaraviolet.
Teste rigoroso para alta e baixa temperatura, usada amplamente/
A instalação simples, a fiação simplificada do sistema, a fiação conveniente.
O corpo da caixa é feito de aço laminado frio e outros materiais de metal.
● Configuração flexível
Utilizado para módulos solares de silício de cristal único, módulos solares de silício policristalino, módulos solares de filme fino. Classificação atual do fusível fotovoltaico, o interruptor do quebra -de -cicuit, o interruptor de isolamento de carga é modificado.
| Nome | ZSGF-PV12/1 | |
| Parâmetro elétrico | ||
| Sistema máximo de tensão CC | / | 1000 |
| Corrente de entrada máxima para cada string | 10a | |
| Classificação de fusíveis CC | 15a | |
| No. de matriz de entrada/saída | 3 | |
| Número de strings iutput | 12 | |
| Número de seqüências de saída | 1 | |
| Diâmetro máximo de cada cabo de entrada (mm) | 10mm | |
| Diâmetro máximo de cada cabo de entrada (mm) | 40mm | |
| Interface de comunicação | RS485 Modbus | |
| Nível de proteção de tensão | 2,8kv | 3.8kv |
| Operação contínua máxima tensão uc |
630V | 1050V |
| Pólos | / | / |
| Característica da estrutura | ||
| Sistema | ||
| Grau de proteção | IP65 | |
|
Mini disjuntor |
SM1-225/4P/DC1000V | |
| Conectores à prova d'água SMC4 | Padrão | |
| PV DC FUSE | Padrão | |
| Protocolador de pV PV | SUP4-S40/3PDC1000V | |
| Módulo de monitoramento | / | |
| Prevenção do diodo | / | |
| Material da caixa | Caixa de aço laminada a frio | |
| Método de instalação | Tipo de montagem de parede | |
| Temperatura operacional | –25 ℃ ~+70 ℃ | |
| Elevação da temperatura | 2km | |
| Umidade relativa permitida | 0-95%, sem condensação | |
| Retardamento de chama Comforma para IEC60695-2-11, ULSUBJECT para 94V-2 | ||
| Largura*alta*profundidade (mm) | 640*450*180 | |
