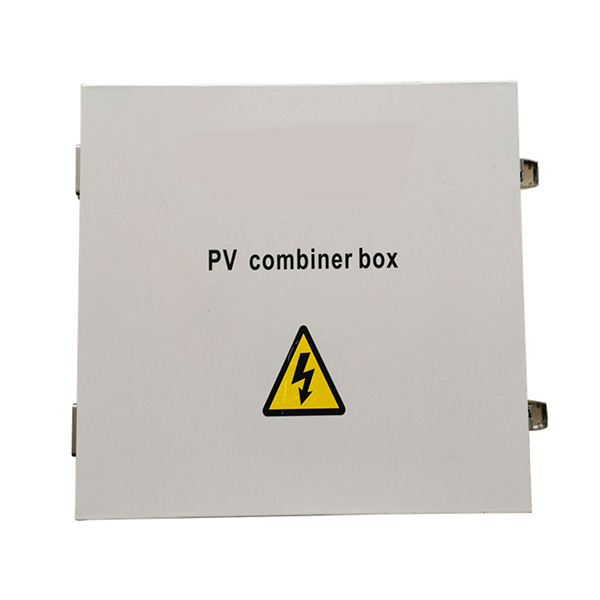

A mais recente caixa combinadora DC de string de arranjo fotovoltaico JUER Electric® fabricada na China. Com proteção geral, como prevenção de contra-ataque, proteção contra sobrecorrente, proteção contra sobretensão e raios.
A caixa combinadora DC de string de array fotovoltaico JUER Electric® é usada para reduzir os fios de conexão entre um módulo fotovoltaico e um inversor ou controlador, facilitar a manutenção, reduzir as perdas e melhorar a segurança e confiabilidade do produto. A caixa combinadora fotovoltaica produzida por nós possui todas as funções acima e fornece aos usuários uma solução completa para sistemas de geração de energia fotovoltaica.
1)Dois grupos de entrada e saída de arranjo fotovoltaico independentes para aplicação flexível em diferentes conexões
esquemas;
2) Múltiplas matrizes de entrada fotovoltaica, cada uma com uma corrente máxima de 10A;
3) Um fusível de alta tensão fornecido para a prevenção de contra-ataque de cada conjunto de entrada fotovoltaica;
4)Um dispositivo especial de proteção contra raios de alta tensão para o módulo fotovoltaico;
5) Um disjuntor especial de alta tensão para controle de saída do módulo fotovoltaico;
6) Um grau de proteção IP65 para atender à necessidade de instalação externa.
| Modelo | 4 maneiras | 6 maneiras | 8 maneiras | 10 maneiras |
| Dados de entrada | ||||
| Número de matrizes de entrada fotovoltaica | 4 | 6 | 8 | 10 |
| Corrente máxima de cada matriz de entrada fotovoltaica | 10A | |||
| Puse para cada matriz de entrada fotovoltaica | 10A | |||
| Número do fio de cada matriz de entrada fotovoltaica | PG7,4mm² | |||
| Dados de saída | ||||
| Número de canal de saída | 1 | 2 | ||
| Corrente máxima de saída | 40A | 60A no total (canal de saída 30A) | 80A no total (canal de saída 40A) | 100A no total (canal de saída 50A) |
| Número do fio de cada canal de saída | PG16,8mm2 para cada canal de saída | PG16,10mm2 para cada canal de saída | PG16,10mm2 para cada canal de saída | PG16,12mm2 para cada canal de saída |
| Tensão máxima de saída | 800V CC | |||
| Disjuntor de saída CC | Disponível | |||
| Outros dados | ||||
| Proteção | IP65 | |||
| Temperatura | -30℃~+60℃ | |||
| Peso de referência (peso líquido/bruto) | 5.3/9.3 | 8,4/12,9 | 9,5/14,3 | 10,8/15,6 |
| Dimensão do equipamento D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Dimensão da embalagem D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Método de resfriamento | Resfriamento natural | |||
| Proteção contra surtos | Disponível | |||
| Número do fio terra | ≥6mm2 | |||
