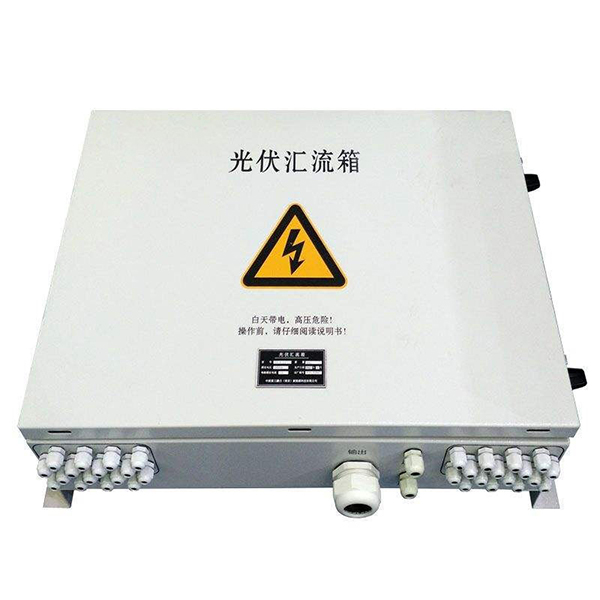

Caixas de junção de distribuição solar

1. No sistema de energia solar, para diminuir a linha de conexão, facilitar a manutenção, reduzir perdas, otimizar a estrutura do sistema, melhorando a segurança e confiabilidade dos itens, a caixa combinadora fotovoltaica geralmente é necessária entre os painéis solares e o inversor.

2. Exceto a função de junção fotovoltaica, a caixa combinadora de PC também deve ter prevenção de corrente reversa, proteção contra sobrecorrente, proteção contra sobretensão, proteção contra raios, etc., uma série de funções de proteção perfeitas, enquanto isso, verificando o estado de funcionamento, corrente, tensão , e energia após a junção, estado do pára-raios, coleta do estado do disjuntor DC e detecção de arco, detecção de vazamento (opcional) e assim por diante.

3. A caixa combinadora fotovoltaica que fabricamos está equipada com todas as funções mencionadas acima, configuração com inversor solar on-grid/off-grid para formar um conjunto completo de sistemas de energia solar.

4. Ao escolher a caixa combinadora fotovoltaica, com base na faixa de tensão CC de entrada e na potência de saída do inversor, certa quantidade de painéis será conectada em série como uma string, certas strings em paralelo serão conectadas à caixa combinadora fotovoltaica para junção, via controle do disjuntor e proteção do pára-raios e, em seguida, alimentar o inversor.

1. Em conformidade com CGC/GF002:2010, especificações técnicas da caixa de junção do conjunto fotovoltaico

2. Painéis de no máximo 24 strings permitidos para conectar, a tensão nominal de cada string é 10A, máximo 15A

3. A corrente de saída total é 250A, a tensão máxima é 1000Vdc

4. Para cada string, proteção de fusível de alta tensão e proteção anti-conexão.

5. Equipado com proteção de pára-raios fotovoltaico de alta tensão

6. Disjuntor de alta tensão fotovoltaico controla a saída, DC1200V resistente à pressão, corrente de fusão é opcional

7. De acordo com a instalação externa, classe de proteção IP65

8. Isole a porta RS485 usada para comunicação remota de dados, suporte ao protocolo MODBUS-RTU.

9. Função de alarme de proteção abrangente integrada, não apenas a variedade de parâmetros de alarme são definidos programáveis, mas também cada função de alarme pode ser definida como "Ligado" ou "Desligado)

10. Em tempo real o arco prejudicial no circuito CC, uma vez que haja o arco prejudicial, um alarme funcionará e fará o interruptor de desarme diretamente e cortará o circuito de falha, evitando assim o desastre de incêndio, etc. do arco.
