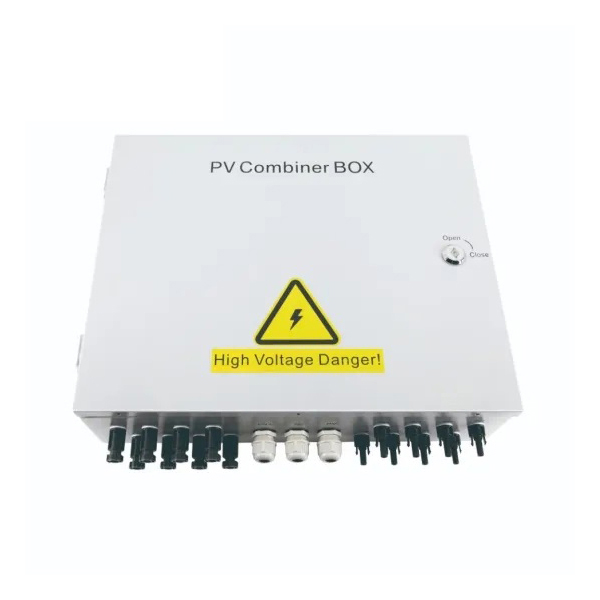

Caixa de distribuição do sistema de painel solar Ip65 para uma caixa de junção, que é um gabinete elétrico que une com segurança vários fios e cabos por meio de várias portas de entrada. Uma caixa combinadora solar combina a saída de vários strings de módulos fotovoltaicos para conexão ao inversor.
Caixa de distribuição do sistema de painel solar Ip65 - entrada CC sintética de 24 componentes fotovoltaicos para 1 saída. Cada canal possui um fusível. O lado da saída está equipado com proteção contra raios e disjuntor. Simplifica muito a fiação de entrada do gabinete de distribuição de energia DC e do inversor. Realize proteção contra raios, proteção contra curto-circuito e proteção de aterramento. Caixa combinadora PV dividida em dois tipos: caixa intrlligent e caixa não inteligente. A caixa combinadora PV inteligente é equipada com unidade de monitoramento, então detecta a corrente de entrada de cada string, detecta a temperatura interna, detecta o status da proteção contra raios, detecta o status do disjuntor e resume a tensão de saída e assim por diante.
Projeto e configuração estritamente de acordo com a Especificação técnica para equipamento de junção fotovoltaica CGC / GF 037: 2014.
Proporcionar aos usuários produtos de sistema fotovoltaico seguros, breves, bonitos e aplicáveis.
O produto adota o tipo de montagem na parede externa, que se adapta ao ambiente hostil. Além dos componentes principais, os outros podem ser personalizados de acordo com os requisitos dos usuários.
| Nome | ZC-24 |
| Tensão CC máxima do sistema | 1000 |
| Corrente máxima de entrada para cada string | 15A |
| Strings de entrada máximas | 24 |
| Corrente máxima da chave de saída | 400A |
| Número do inversor MPPT | N |
| Número de strings de saída | 1 |
| Categoria de teste | â € - proteçà £ o de grau |
| Corrente de descarga nominal | 20ka |
| Corrente de descarga máxima | 40ka |
| Nível de proteção de tensão | 3,8 kv |
| Tensão máxima de operação contínua Uc | 1050A |
| Poloneses | 3P |
| Característica de estrutura | Módulo plug-push |
| Grau de proteção | IP65 |
| Interruptor de saída | Chave de isolamento DC (padrão) / circuito DC |
| DC MC4 / DC FUSE / protetor de sobretensão DC | Padrão |
| Módulo de monitoramento / diodo de prevenção | Opcional |
| Método de instalação | Tipo de montagem na parede |
| Temperatura de operação | -25ºC - + 55ºC |
| Elevação de temperatura | 2km |
| Umidade relativa permitida | 0-95%, sem condensação |
