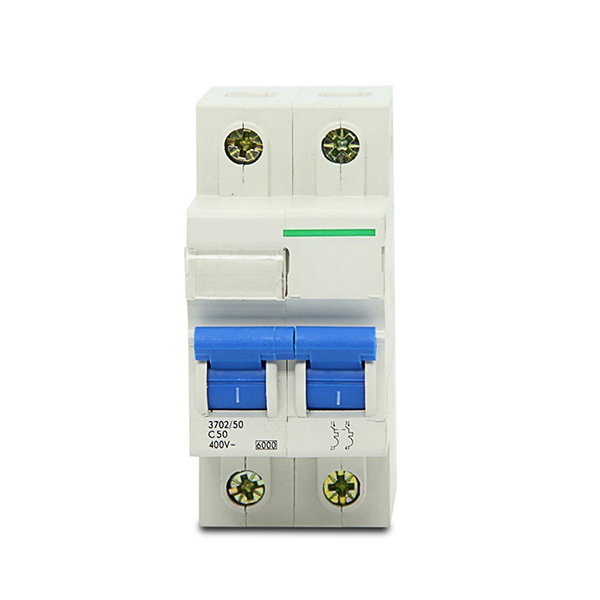

O disjuntor para sistema solar fotovoltaico JUER Electric® de alta qualidade é oferecido pelo fabricante chinês Wenzhou Juer Electric Co., Ltd.1P 2P 3P 4P DC 250V-1000V 10Solar Mini disjuntor MCB Fusível Sistema fotovoltaico Solar Engery 3/6/10/16/20 /25/32/40/50/63/80/100/125A Disjuntor do sistema solar fotovoltaico.
Tem função de proteção tanto contra falta quanto sobrecarga, sendo utilizado em sistemas de distribuição de iluminação em comércio e residências, além de proteger motores elétricos fracionados. E eles também têm muitos méritos de alto grau de proteção (até IP20), alta capacidade de interrupção, ação sensível confiável, montagem conveniente e multipolar, longa vida etc. Eles são adaptados principalmente ao circuito de CA 50 Hz, 250 V em pólo único, 415V em duplo, três, quatro pólos para proteção contra sobrecarga e curto-circuito. Enquanto isso, eles também são usados para ligar ou desligar aparelhos elétricos e circuitos de iluminação em condições normais.
| Padrão | EN60898(IEC60898) IEC60947-2 |
| Corrente nominal | 1-63A |
| Capacidade nominal de ruptura | 6,0kA IEC60898(0,5~63A) 6,10,15kA IEC60947-2(0,5~63A) |
| Curva característica | B,C,D |
| Máx. fusível que pode ser conectado | 100AgL(>10kA) |
| Grau seletivo | 3 |
| Temperatura ambiente de trabalho | -5° ~+40° |
| Classe de proteção fechada | IP20 |
| Vida elétrica | Não menos de 8.000 vezes |
| Vida mecânica | Não menos de 20.000 vezes |
| Corrente de classificação de grau de crosta Imm(A) | Pólo | Tensão nominal (V) | Corrente nominal In(A) | Limite nominal de capacidade de curto-circuito | OEM | |
| Quebrando a corrente Icu(A) | Tempo (ms) | |||||
| 63A | 1 | CC ~250V | 1. 2. 3. 4. 5. 6. 10. 15. 16. 20. 25. 32. 40. 50. 63 | 6000 | 10 | SIM |
| 2 | CC ~500V | 6000 | ||||
| 3 | CC ~750V | |||||
| 4 | CC ~1000V | |||||
