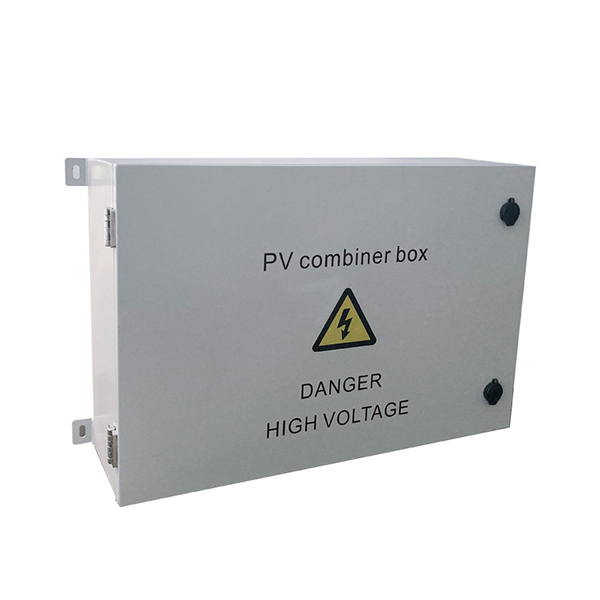

Caixa combinadora fotovoltaica à prova d'água para uma caixa de junção, que é um gabinete elétrico que une com segurança vários fios e cabos por meio de várias portas de entrada. Uma caixa combinadora solar combina a saída de vários strings de módulos fotovoltaicos para conexão ao inversor.
Caixa combinadora fotovoltaica à prova d'água Para um grande sistema de geração de energia fotovoltaica, a fim de reduzir a conexão à rede entre o inversor conectado à rede e o gabinete, é conveniente manter e melhorar a confiabilidade. É necessário adicionar um barramento CC entre o PV inversor conectado à rede e o gabinete. Os produtos da série da caixa combinadora de proteção contra relâmpagos PV AC da empresa são especialmente projetados para atender a este requisito. Podem ser compostos de produtos inversores PV combinando com soluções de sistema PV completas. Usando a caixa combinadora AC, o usuário pode de acordo com a corrente de entrada nominal do gabinete de energia AC e tensão, a saída de um certo número de inversor conectado à rede por dispositivo de proteção contra raios e disjuntor para confluência, gabinete de energia de nível de acesso conveniente.
| Número | Parâmetro | Valor |
| 1 | Tamanho (MM) | 900x700x220 (W * H * D) 900x743x220 (W * H * D) |
| 2 | Tensão nominal de entrada (V) | 480 V AC |
| 3 | Tensão nominal de isolamento (V) | 690 V AC |
| 4 | Frequência nominal (Hz) | 50 |
| 5 | Corrente nominal do barramento (A) Ônibus horizontal |
400A |
| 6 | Valor efetivo de corrente suportável nominal de curta duração lcw (1 seg) (KA) Ônibus horizontal |
30 |
| 7 | Valor máximo de corrente suportável nominal de curta duração lpk (KA) Ônibus horizontal |
30 |
| 8 | Frequência de alimentação suportam tensão por 1 minuto (V) | 2500 VA |
| 9 | Aumento de temperatura: Em conformidade com IEC 947-1 para aumento de temperatura: e o aumento de temperatura não excede os requisitos padrão correspondentes do componente. | Terminais para condutores isolados externos: não mais de 70K, Conexão de barramento (cobre-cobre) Não mais de 70K, lidar com a superfície do isolamento não é maior que 25K, invólucro contactável e revestimento, superfície de metal não é maior que 30K. |
