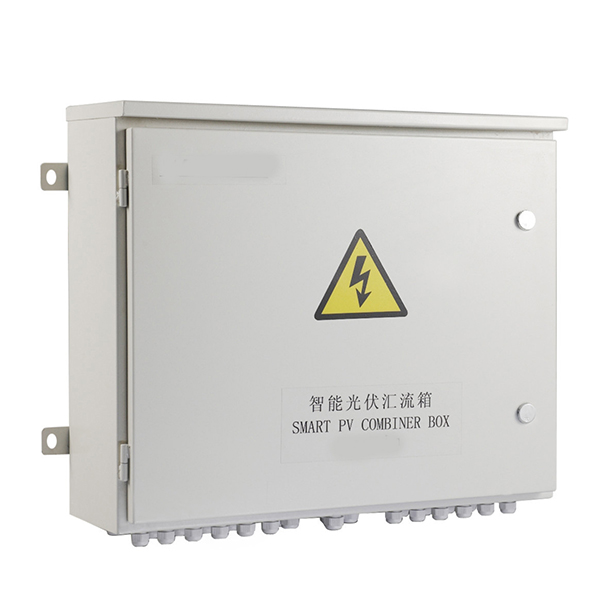

Caixa de junção solar PV a uma caixa de junção, que é um gabinete elétrico que une com segurança vários fios e cabos por meio de várias portas de entrada. Uma caixa combinadora solar combina a saída de vários strings de módulos fotovoltaicos para conexão ao inversor.
Caixa de junção solar PV: Combinador solar + AC eletrônico 2 EM 1 Caixa PV Prazo de entrega: 7-10 dias Origem do produto: GUANGDONG, CHINA Porto de envio: SHENZHEN ou GUANGZHOU Port Pagamento: T / T, Western Union, PayPal, Irrevogável L / C à vista MOQ: 1 Conjunto de descrição do produto No sistema de bombeamento solar, para reduzir a conexão entre o painel solar fotovoltaico e o inversor, melhorar a confiabilidade do sistema e facilitar a instalação e manutenção do sistema, geralmente é necessário para adicionar uma caixa combinadora entre o painel solar fotovoltaico e o inversor. Módulos fotovoltaicos e inversores. Os usuários podem conectar um certo número de células fotovoltaicas com a mesma especificação em série para formar uma série de células fotovoltaicas e, em seguida, conectar várias células fotovoltaicas em série à caixa combinadora. Depois que a corrente é coletada pelo pára-raios fotovoltaico, o conversor fotovoltaico pode ser enviado ao conversor fotovoltaico por meio do pára-raios e do disjuntor para formar um conjunto completo de inversores fotovoltaicos.
â— † Disjuntores DC integrados e disjuntores AC para sistemas hibridos de bombeamento solar
â— † Proteção contra sobretensão
â— † Múltiplos canais de resfriamento
â— † Grau de proteçà £ o IP65, pode ser usado com segurança ao ar livre.
â— † A montagem na parede do painel traseiro à © fácil de instalar e manter.
â— † Módulo anti-reverso para evitar danos ao equipamento de back-end causados pela conexão de pólo negativo e positivo
| Modelo | ZCL1 + 2 | ZCH3 + 2 | ZCH3 + 4 | ZCH3 + 6 | ZCH3 + 8 |
| ENTRADA SOLAR | |||||
| Pares de entrada solar (+, -) | 2 | 2 | 4 | 6 | 8 |
| Cada string de entrada de corrente máxima | 15A | 15A | 15A | 15A | 15A |
| Cada corrente de fusível da corda | 15A | 15A | 15A | 15A | 15A |
| Pares de saída (+, -) | 1 | 1 | 1 | 1 | 1 |
| Corrente do disjuntor DC | 32A | 32A | 63A | 100A | 160A |
| Tensão máxima de entrada solar | DC500V | DC1000V | DC1000V | DC1000V | DC1000V |
| Protetor de surto DC | sim | sim | sim | sim | sim |
| Corrente de saída DC máxima | 30A | 30A | 60A | 90A | 120A |
| AC INPUT | |||||
| Tensão de entrada AC | monofásico 220 ~ 240V | Trifásico 380 ~ 440V | Trifásico 380 ~ 440V | Trifásico 380 ~ 440V | Trifásico 380 ~ 440V |
| Corrente de entrada CA máxima | Monofásico 32A | Trifásico 32A | Trifásico 63A | Trifásico 100A | Trifásico 100A |
| Protetor de sobretensão AC | sim | sim | sim | sim | sim |
| Corrente máxima de saída CA | Monofásico 32A | Trifásico 32A | Trifásico 63A | Trifásico 100A | Trifásico 100A |
| Aula de proteção | IP65 | IP65 | IP65 | IP65 | IP65 |
| Temperatura de operação | ~ 20 a 50 | ~ 20 a 50 | ~ 20 a 50 | ~ 20 a 50 | ~ 20 a 50 |
| Tamanho líquido (mm) | 440 * 380 * 170 | 440 * 380 * 170 | 440 * 380 * 170 | 528 * 456 * 204 | 528 * 456 * 204 |
