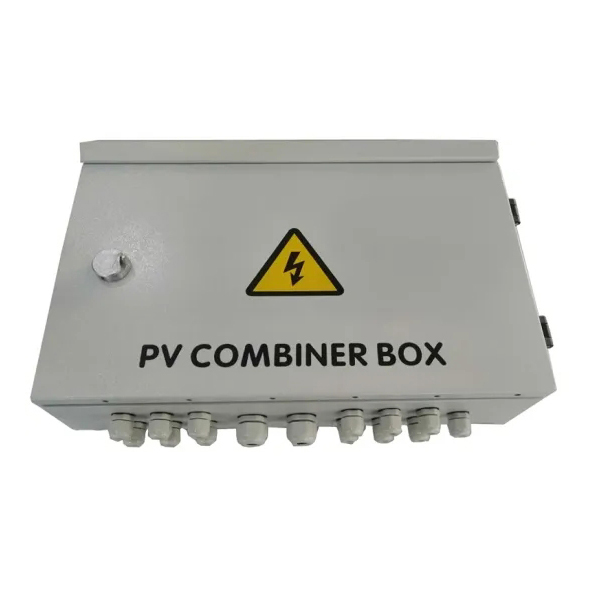

A mais recente caixa de combinadores solares da Juer Electric®Potovoltaic Array DC da China para uma caixa de junção, que é um gabinete elétrico que une com segurança vários fios e cabos através de várias portas de entrada. Uma caixa de combinador solar combina a saída de inúmeras seqüências de cordas de módulos fotovoltaicos para conexão com o inversor.
O Juer Electric® Photovoltaic Array DC Solar Combiner Box Bus Synthetic DC Entrada de 8 componentes PV para 1 saída. Cada canal está com um fusível. O lado da saída está equipado com proteção contra raios e disjuntor. Simplifica bastante a fiação de entrada do gabinete e inversor de distribuição de energia DC. Realize a proteção contra raios, proteção de curto -circuito e proteção de aterramento. Caixa de combinadores fotovoltaicos dividida em dois tipos: caixa intransigente e caixa não inteligente. A caixa Intelligent PV Combiner está equipada com unidade de monitoramento e detecte a corrente de entrada de cada string, detecte a temperatura interna, detecte o status da proteção do raio, detecte o status do disjuntor e resuma a tensão de saída e assim por diante.
Projeto e configuração estritamente de acordo com a especificação técnica para a caixa de combinadores solares CC/GF 037: 2014.
| Nome | ZC-PV12/1 |
| Sistema máximo de tensão CC | 1000 |
| Corrente de entrada máxima para cada string | 15a |
| Strings de entrada máxima | 12 |
| Corrente máxima da chave de saída | 160a |
| Número de MPPT do inversor | N |
| Número de seqüências de saída | 1 |
| Categoria de teste | Proteção de notas |
| Corrente de descarga nominal | 20ka |
| Corrente máxima de descarga | 40ka |
| Nível de proteção de tensão | 3.8kv |
| Tensão de operação contínua máxima UC | 1050V |
| Pólos | 3p |
| Característica da estrutura | Módulo plugue-push |
| Grau de proteção | IP65 |
| Interruptor de saída | Chave de isolamento CC (padrão)/disjuntor DC (opcional) |
| SMC4 Connectores/DC Fuse/DC Surge Protector | Padrão |
| Módulo de monitoramento/prevenção do diodo | Opcional |
| Material da caixa | Metal |
| Método de instalação | Tipo de montagem de parede |
| Temperatura operacional | -25 ℃-+55 ℃ |
| Elevação da temperatura | 2km |
| Umidade relativa permitida | 0-95%, sem condensação |
Forneça aos usuários um sistema de sistema fotovoltaico seguro, breve, bonito e aplicável.
A caixa de combinadores solares da matriz fotovoltaica DC adota o tipo de parede externo, que se adapta ao ambiente severo. Além dos componentes principais, o outro pode ser personalizado pelos requisitos dos usuários.
