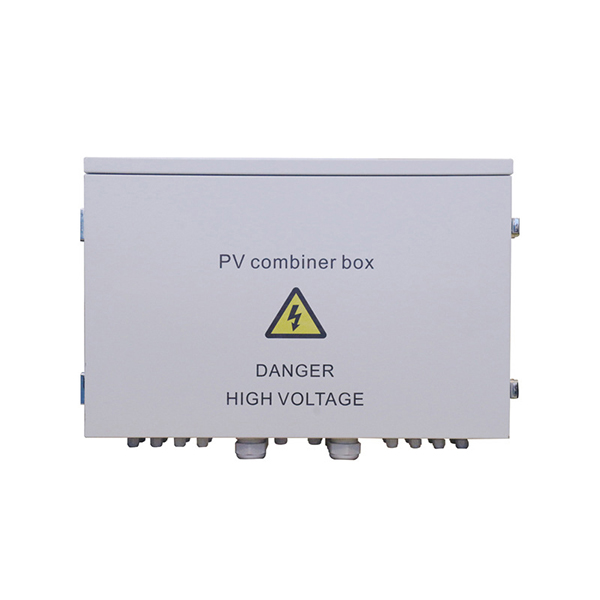

Caixa de distribuição externa de energia solar PV DC Até 24 componentes de bateria fotovoltaica no barramento de entrada CC sintético 1 saída é CLBDHL-24 caixa de junção fotovoltaica, cada canal está equipado com um fusível, o exterior está equipado com um fusível, a saída está equipada com proteção contra raios e disjuntor, simplifica a fiação de entrada do gabinete de distribuição de energia DC e inversor, fornece proteção contra raios, proteção contra curto-circuito e proteção de aterramento.
A caixa de junção é dividida em dois tipos: inteligente e não inteligente. Carregamento interno da caixa de junção fotovoltaica inteligente. O barramento monitora cada corrente de entrada do string fotovoltaico, o resumo da tensão de saída, o status do dispositivo de proteção contra raios e o status do disjuntor. O interior do layout do dispositivo conciso, arranjo ordenado e razoável de fios, Alta confiabilidade, manutenção simples. Instalação do tipo de parede externa, para se adaptar a todos os tipos de ambientes ruins. Além do material e tamanho padrão podem ser personalizados de acordo com os requisitos do usuário.
O grau de produção da caixa de junção atinge IP65, pode atender aos requisitos de gabinete selado montado na parede ao ar livre.
Para atender ao acesso simultâneo a várias baterias solares, cada uma é um terminal positivo e negativo conectado à estrada por um fio de fusível dedicado.
O uso de fusível de corrente contínua especial de alta tensão fotovoltaica para proteger os pólos positivo e negativo ao mesmo tempo.
O uso de dispositivo fotovoltaico especial de proteção contra raios de alta tensão pode atender o pólo positivo para o solo, o pólo negativo para o solo, a tensão de trabalho para DC 1500v.
O barramento pode acessar a maior tensão de circuito aberto do grupo de baterias solares (tensão CC máxima) é superior a 1500v (incluindo 1.500v).
O módulo de controle de barramento usa o desempenho confiável do Componente Honeywell HoLZER (sensor DC CT) em cada string PV de estrada de monitoramento de corrente. Alarme e localização de falha local, e através da comunicação da Série RS485.
A medição independente da quantidade atual do painel fotovoltaico pode ser realizada.
A análise da corrente, a falha da proteção contra raios.
A caixa de junção e o módulo de controle podem medir a tensão da matriz fotovoltaica. Medição da temperatura da placa da bateria do protetor contra raios e monitoramento do status do Medallion de saída.
Com a interface externa parte da proteção contra raios.
Pode receber os parâmetros do dispositivo de monitoramento local para download, análise e processamento.
12. A fonte de alimentação de comunicação do barramento pode ser selecionada a partir da fonte de alimentação externa ou pelo próprio barramento fornece energia, o local não pode ser usado para o cabeamento da fonte de alimentação.
