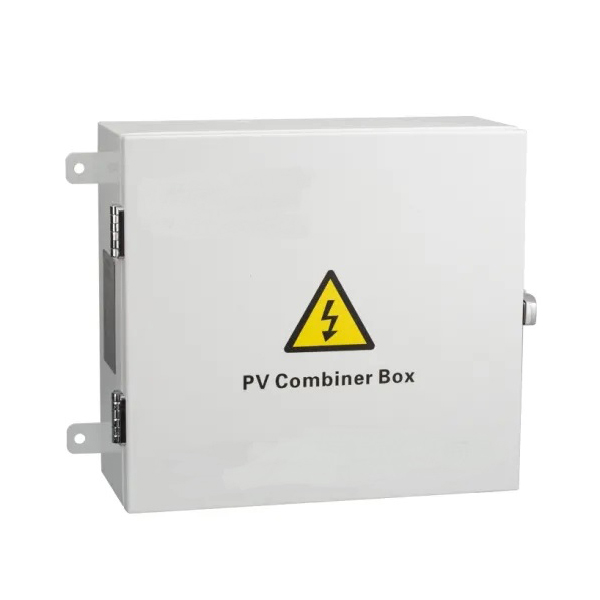

1500v Surge Protector PV Solar Combiner Box Para grande escala do sistema de geração de energia conectado à grade PV, a fim de reduzir as linhas de conexão entre os módulos PV e o inversor, fácil manutenção e melhorar a confiabilidade, geralmente é necessário aumentar o sistema de barramento CC entre fotovoltaicos módulos e inversor.
A caixa combinadora solar fotovoltaica 1500v protetora contra sobretensão foi especialmente projetada para atender a esse requisito, ela pode ser combinada com produtos inversores para compor uma solução completa de sistema fotovoltaico. Caixa combinadora PV série DK-PV, há dispositivo de proteção contra sobretensão (SPD) no terminal de saída, que pode proteger o fusível CC da caixa combinadora PV, inversor e outros equipamentos terminais, para garantir que todo o sistema de geração de energia PV opere por muito tempo -termo e de forma constante.
+ Dois grupos de entrada e saída independente do painel fotovoltaico para aplicação flexível em diferentes esquemas de conexão:
+ Múltiplos arranjos de entrada PV, cada um dos quais com uma corrente máxima de 10A;
+ Um fusível de alta tensão fornecido para a prevenção de contra-ataque de cada painel de entrada FV;
+ Um dispositivo especial de proteção contra raios de alta tensão para o módulo fotovoltaico;
+ Um disjuntor especial de alta tensão para controle de saída do módulo fotovoltaico;
+ Um grau de proteção de IP65 para atender às necessidades de instalação ao ar livre.
| Modelo | BS4T | BS6T | BS8T | BS10T |
| Dados de entrada | ||||
| Número de matrizes de entrada PV | 4 | 6 | 8 | 10 |
| Corrente máxima de cada matriz de entrada PV | 10A | |||
| Puse para cada matriz de entrada PV | 10A | |||
| Número do fio de cada matriz de entrada PV | PG7,4mm² | |||
| Dados de saída | ||||
| Número do canal de saída | 1 | 2 | ||
| Corrente máxima de saída | 40A | 60A no total (canal de saída 30A) | 80A no total (canal de saída 40A) | 100A ao todo (canal de saída 50A) |
| Número do fio de cada canal de saída | PG16,8mm2 para cada canal de saída | PG16,10mm2 para cada canal de saída | PG16,10mm2 para cada canal de saída | PG16,12mm2 para cada canal de saída |
| Tensão máxima de saída | 800VDC | |||
| Disjuntor de saída DC | Disponível | |||
| Outros dados | ||||
| Proteção | IP65 | |||
| Temperatura | -30â „ƒ ~ + 60â„ ƒ | |||
| Peso de referência (peso líquido / bruto) | 5,3 / 9,3 | 8,4 / 12,9 | 9,5 / 14,3 | 10,8 / 15,6 |
| Dimensão do equipamento D * W * H (mm) | 340 * 300 * 140 | 360 * 340 * 145 | 400 * 420 * 145 | |
| Dimensão da embalagem D * W * H (mm) | 450 * 420 * 245 | 470 * 450 * 255 | 530 * 510 * 255 | |
| Método de resfriamento | Resfriamento natural | |||
| Proteção contra sobretensão | Disponível | |||
| Número do fio terra | â ‰ ¥ 6mm2 | |||
